直流远程供电电系统局端机(上位机)

作者:admin 时间:2020-12-07 来源:

深圳弘翼电源设备有限公司专注于全程监控系统供电技术的开发和推广,针对高速公路监控需求和供电难的实际情况,与全球领先的专注于定制电源解决方案服务商深入合作研发,相序推出几款供电解决方案。

其中,采用黑科技“人体搭接”技术推出的高速公路远程直流供电系统,专门针对高速公路链路特点设计的一款高安全性的远程供电系统解决方案,含人体搭接保护,电力线搭接保护,漏电及开路保护,雷击浪涌保护等一系列的安全保护措施,确保高压供电 系统安全可靠工作。多项技术指标国内领先,彻底解决和满足了外场监控设备的独立供电需求,设备技术含量高、可靠性高、安全性强、安装和维护简单方便。

直流远程供电系统组成

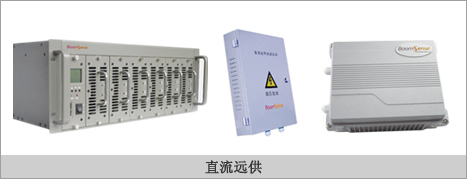

直流远程供电设备


直流远程供电系统主要由直流远供局端设备、直流远供远端设备、监控软件以及相关线缆组成。


高压直流远程供电系统,是高速公路从服务区、收费站以及有稳定市电接入点取电至高速公 路沿线负载设备的一体化供电系统解决方案,沿线负载设备包含监控摄像点、气象监测、F型和情报板、龙门架式情报板、短隧道照明等设备。
该产品符合《YD/T1817-2008通信设备用直流远供电源系统》国家标准。


直流远程供电局端设备

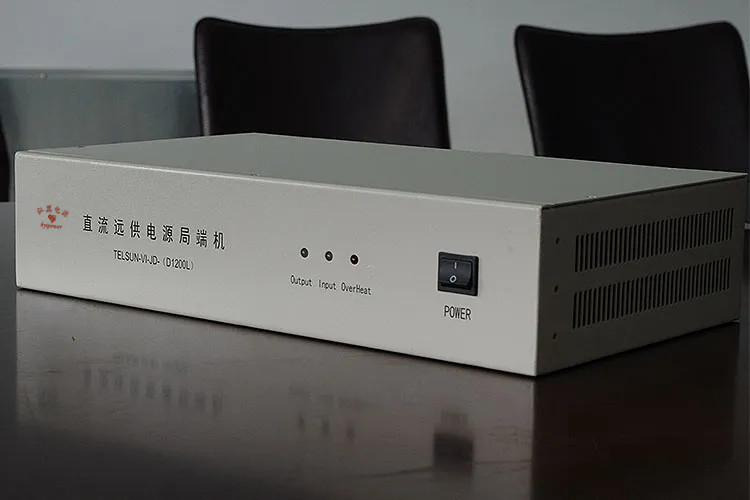

直流远程供电系统局端机(上位机)



局端设备:是高速公路从服务区、收费站以及有稳定市电的基础电源AC220V取电,经过局端设备隔离升压到800V,再将直流高压电通过传输线缆传输到远端设备处,输出直流760V~820V(默认 760V),设备包括配电插框、升压模块、功率模块、监控模块以及电力载波通讯模块。


直流远程供电系统局端机(上位机)


系统组成

a.局端设备:输入交流220V/直流-48V,输出直流760V~800V(默认780V),包括配电插框、功率模块、监控模块等;

b.监控调度软件:含局端和远端设备的监测和报警信号(过流、短路、过压、过温、人体搭接、电力线搭接、开路等);含局端和远端设备的运行状态、输入和输出的电压/电流实时值;同时:每个局端设备都有独立的地址,软件可以快速判断定位故障设备,而且具备远端设备重启功能;

c.远端设备:输入直流300V~800V,输出DC48V/AC220V,包括配电插框、功率模块、通讯模块等;

d.传输电缆(两芯电缆):将直流电源从局端设备连接传输到远端设备,沿线可以并联式接入多台远端设备,各远端设备工作互不干扰,同时通过电力载波技术,将控制信号复合在传输线缆上(不需要独立的控制信号线)。


直流远程供电系统局端机(上位机)产品主要特点及优势


A.系统安全可靠

a.保护功能齐全,系统包含电力线搭接保护、人体搭接保护、短路、开路保护、漏电、雷击浪涌保护等;

b.齐全的在线监控功能,远程实时显示每个设备的输入和输出实时数据和运作状态,确保故障设备快速定位,而且具备远程重启功能;

d.局端机为模块化设计,方便扩容和升级,系统采用N+1冗余设计,支持热插拔;

e. 远端机有独立的硬件地址,任一设备故障都会自动隔离,相互间互不干扰。

B.建设成本低、建设周期短

a.该产品局端设备采用机房220V交流电,其输电线缆线径小且干扰小,可与光缆、弱电、视频、音频、控制信号线等同管,远端设备采用室外IP55级外壳设计,外形尺寸小、重量轻,便于放置在抱杆上的设备箱内。方便缩短建设周期,减少施工成本。

b.本产品使用高压800Vdc传输,电压值是交流220V的3.6倍,相同条件下,DC800V系统传输距离是AC220V的3.6²倍(即13倍)。

C. 运维成本低

a.该产品采用工业级元器件,确保设备在任何气温条件下的安全运行,避免了例如太阳能供电中的蓄电池保温措施。

b.完善的在线监测系统,可以快速定位故障设备,同时具备远程重启功能,避免交流供电系统中出现半夜打雷后漏电开关跳闸而维护人员无法到达现场合闸的情况,大大降低维护难度与运维成本。

c.完善的设备自我保护能力,任何异常故障设备自我保护后,等异常移除后可以自动恢复,减少大量人工现场维护工作。

d.完善的设备自检能力,各个部件故障都会自动上报,便于更换和维修。
