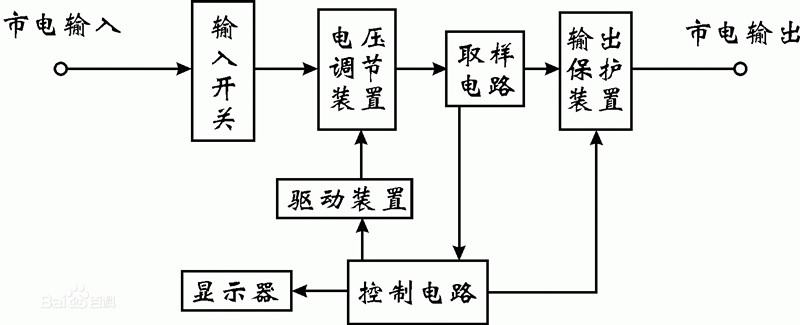

目前交流稳压器种类有很多，其主回路工作原理有所不同，但基本上(交流参数稳压器例外)都是输入开关取样电路“控制电路”，“电压调节装置”，“输出保护装置”，“驱动装置”显示器及及组成，其基本工作原理框图如下：

1、输入开关：作为稳压器输入工作开关，一般都采用有限流保护的空气开关式小型断路开关，它能对稳压器和用电设备起到保护作用。

2、电压调节装置：是一种可以调节输出电压的装置,它能将输出电压升高或降低是稳压器最主要的部件。

3、取样电路：它对稳压器输出电压和电流进行检测，将输出电压变化的情况给传送给控制电路。

4、驱动装置：由于控制电路的控制电信号较弱，所以需要用驱动装置来进行功率放大和转换。

5、驱动保护装置：一种连通和断开稳压器的输出的装置，一般常用继电器或接触器或保险器等。

6、控制电路：它将取样的电路检测型号进行分析，当输出电压偏高时，则向驱动装置发送将电压降低的控制信号，则驱动装置将驱动电压调节装置将输出电压调低，当输出电压偏低时，则向驱动装置发送将电压升高的控制信号，则驱动装置将驱动电压调节装置将输出电压调高，而使输出电压稳定达到稳定输出的目的。

当检测到输出电压或电流超出稳压器的控制范围时。控制电路将控制输出保护装置使之断开输出而保护用电设备，而在正常时输出保护装置是连通输出的，用电设备可以得到稳定的电压供给。
