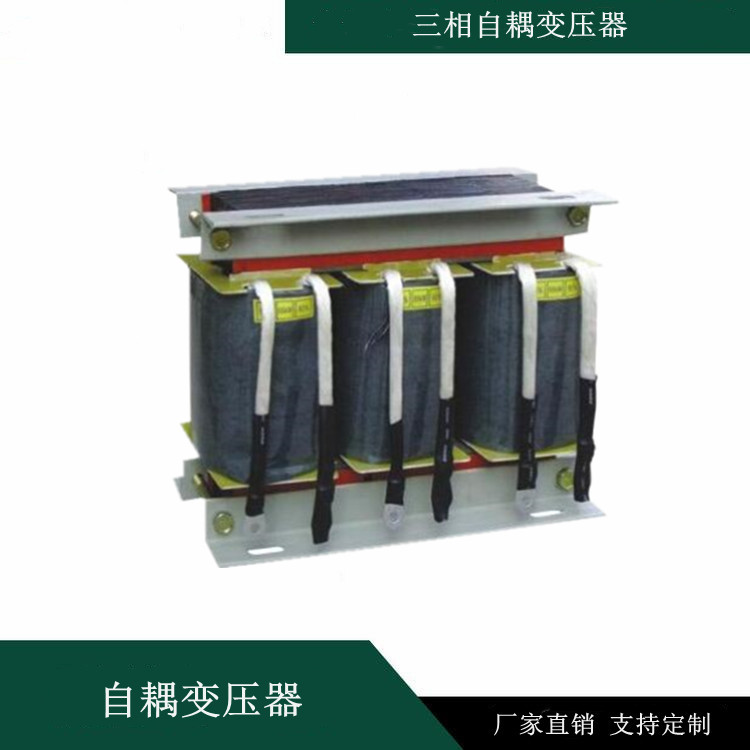

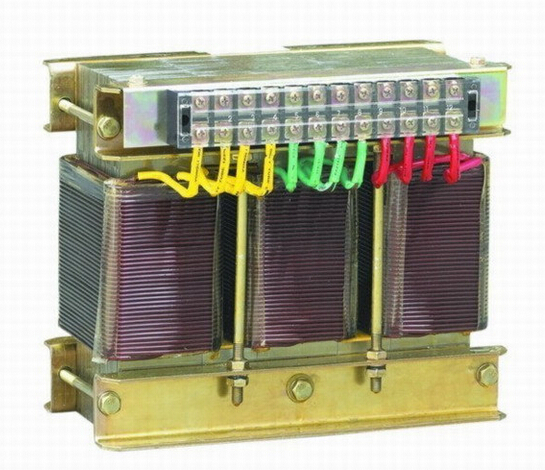

QZB-30KVA自耦变压器

是指容量30KVA，输入输出为同一绕组的干式变压器




自耦变压器原理

QZB系列自耦变压器是一种单圈式变压器，一、二次侧共同用一个绕组绕制，其变压比是固定的。自耦变压器与同容量的一般变压器相比较，尤其在变比接近于1的场合显得特别经济，所以在电压相近的大功率输电变压器中用得比较多，此外10千瓦以上异步电动机降压起动箱中得到广泛使用。

自耦变压器特点

其利用变压器降压的特点，降低电动机的起动电流，以改善电动机起动时对输电网络的影响，1小时内连续启动时间不得超过120S。


QZB-30KVA自耦变压器技术标准

容量：30KVA

1、本系列产品为干式变压器，调压性能高、低损耗、运行稳定、可长期负载连续工作；

2、面板显示：电压表、电流表、安全指示灯；

3、效率：≧98%；

4、过载能力：可1.3倍额定负载1小时；

5、温升：≦65；

6、绝缘电阻：≧5MΩ，绝缘等级：B级；

7、抗电强度:3000VAC/1min；

8、接线方式：△/Y

9、变压器电压降<3%，输出空载电压不大于额定标准输出电压的5%；

10、输出电压波失真<2%；

11、尖峰抑制：常模输入1KVA尖峰信号，输出<400VP；

12、空载损耗：≦0.3%；负载损耗：≦1.7%；集散损耗：小于总损耗7%；

13、变压器对地3000V，1分钟不击穿；变压器匝间1500V，1分钟不击穿；

14、噪声：<47DB(不包含温控排风系统)100KVA以上容量<52DB。


弘翼电源所有的电源设备使用环境

1.海拔：安装地点的海拔不超过 2000m。

2.温度：环境空气温度不超过+40℃。

3.湿度： 最湿月的月平均相对湿度为90% 。

4.无剧烈震动和冲击振动的地方。

5.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。

6.不受雨雪侵袭的场所。
